一、需求分析：

1、需求：

（1）、建設安全的用戶系統；

（2）、建立中心機房-->匯聚層1000M、匯聚-->桌面100M網絡連接；

（3）、建立營業范圍內的網絡綜合布線；

（4）、各個信息點以100M交換到桌面；

（5）、建設后的網絡，以后可以順利升級和擴展。

2、建設目標：

我們設計的綜合布線系統將基于以下目標：

（1）、符合當前和長遠的信息傳輸要求；

（2）、布線系統設計遵從國際（ISO/CEI11801）標準；以單位主網絡機房為中心，按星形結構方式輻射到其他樓層。局域網核心和各個建筑物以光纖連接，采用快速以太網技術；

（3）、建筑物內以雙絞線到桌面，以100M交換，為游戲、文件傳輸、視頻應用等服務提供充足的桌面帶寬；布線系統的信息出口采用國際標準的RJ45插座；

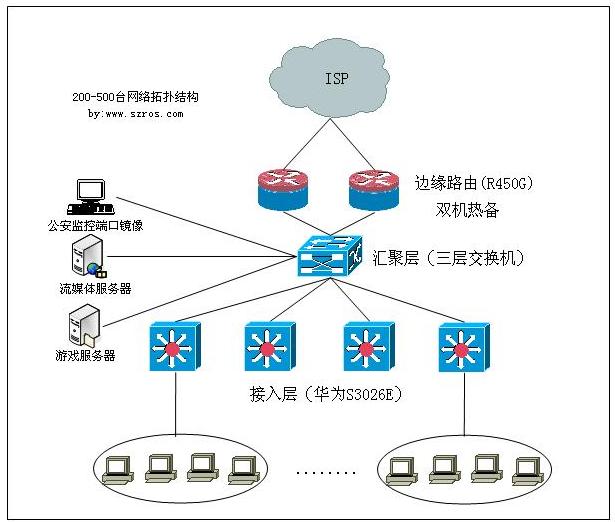

（4）、使用三層交換機分組管理，采用VLAN技術，控制廣播風暴。例下圖所示：

目前網吧都是選擇支持路由熱備的高級路由設備（例:銳風450G）-> 主交換機(例:華為S5600) -> 接入層交換機(例:華為S3026E）-> 客戶機的網絡模式。

方案說明：

1）、銳風高效能路由器，集成負載均衡、策略路由功能，完美提升網速

2）、基于IP地址的彈性流量控制，為不同的客戶分配不同的帶寬

3）、PPPoE服務器、IP-MAC-端口綁定，有效免疫ARP病毒攻擊

4）、三層交換支持端口鏡像功能，方便安裝公安監控系統

5）、路由熱備，流量統計，輕松管理網絡資源分配

6）、網吧環境下典型帶機量：200~500臺



    匯聚層是整個局域網的核心部分，由于網吧內部的數據交換量特別大，因此，我們在選擇匯聚層設備的時候，一定要選擇一款合適的匯聚層網絡設備。二百臺機器以上的網吧有必要選擇三層交換設備，三層交換的背板帶寬不能低于48G，匯聚層網絡設備支持網絡管理功能，方便我們的管理和維護；匯聚層網絡設備的端口數量要高于接入層設備數量，方便以后我們的網絡升級和改造。

    接入層是整個網絡中的中間層，連接著匯聚層和網絡節點，決定著我們整體網絡傳輸質量的重要環節。隨著百兆網絡設備的普及，我們接入層的網絡設備首選是百兆VLAN交換機(例：華為S3026E) 。



網吧綜合布線與網吧電源系統布線都比較復雜，不但要考慮到網絡布線，還要考慮到網絡設備的安裝位置、網絡通訊介質的選擇等因素。



布線施工及注意事項

1、雙絞線接線標準：雙絞線有568A和568B兩種標準接法，目前使用最廣泛的接法是568B接法。由于現在網絡設備都是智能型設備，支持568A和568B兩種接線標準，因此，建議使用568B的接線標準。



2、交換機位置的安放：無論是主交換機還是二級交換機，在選擇安裝位置時，一定要把交換機放置在節點的中間位置，一方面可以節約網線的使用量，另外還可以將網絡的傳輸距離減小到最短，從而提高網絡傳輸質量。



3、布放備份線路：雙絞線都有一定的使用壽命，加上客觀自然條件的影響，雙絞線損壞是正常的事情，所以進行網絡布線時，對于從主交換機到二級交換機之間的級聯線，至少要布放1－2根備份線路。交換機至工作站之間的雙絞線，可以根據網吧的實際情況，布放一定數量的備用線路。
